Специально по техническому заданию заказчика!
Данное оборудование можно заказать с индивидуальным для Вас набором технических параметров.

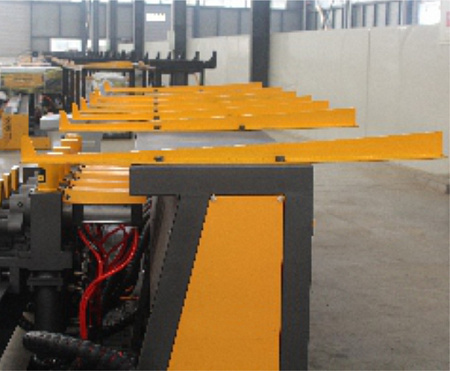

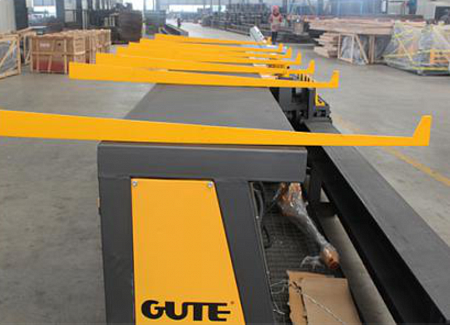

Вертикальный гибочный центр с 5-ю гибочными головками. Предназначен для гибки арматуры класса А500С. Обрабатывает арматуру диаметром до 18 мм. Длина модели 9 метров.
Купить в лизинг
Новинка
Преимущества
Работая с ГК ВПК, Вы должны знать:
Появились вопросы?
Наши специалисты ответят на любой интересующий вопрос и вышлют Вам коммерческое предложение.
Задать вопрос
Технические характеристики
| Класс арматуры | A500C |
| Временное сопротивление разрыву, Н/мм2 | 600 |
| Предел текучести, Н/мм2 | 500 |
| Максимальный угол гибки, ° | 180 |
| Управление | Автоматическое |
| Диаметр, мм, кол-во прутков при единовременной гибке | 6(16) / 8(12) / 10(9) / 12(7) / 14(5) / 16(3) / 18(2) |
| Длина модели (опционально), м | 8 |
| Максимальное количество чертежей в памяти | 11 |
| Максимальный диаметр гибки, мм | 18 |
| Точность обработки, мм | длина ± 2мм / угол ± 1° |
| Номинальная мощность, кВт | 8 |
| Диапазон температур для нормальной эксплуатации, °C | +5…+40 |
| Напряжение электрической сети, В | 380 |
| Частота переменного тока, гЦ | 50 |
| Габариты, Д×Ш×В, мм | 4110×1480×1100 |
| Масса, т | 1.85 |
| Сертификация | ISO 9001:2008, CE |
|
Заполнить заявку
|
Примеры производимых изделий
Предназначен для одновременной гибки по 5-ти позициям малых длин сварной арматурной стали класса А500С.
Особенности

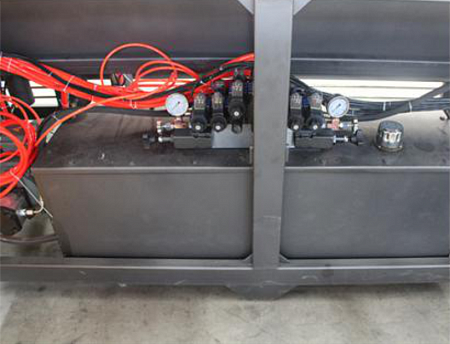

Оснащен гидравлической трансмиссией;
В сравнении с оборудованием таких же габаритов, станок может производить одновременную гибку большего количества стержней (класс арматурной стали А500С, марки 09Г2С). Сталь конструкционная (Китай) Q235 стандарт GB 700-88 соответствуют отечественной конструкционной углеродистой стали обыкновенного качества, марок Ст3пс, Ст3сп, Ст3кп);
Оснащен системой управления европейского бренда;
Грамотно скооперированы работа оператора и машины.
КАЧЕСТВЕННЫЕ ПРЕИМУЩЕСТВА SWW18
|
Точность обработки достигает + 2 мм |
|

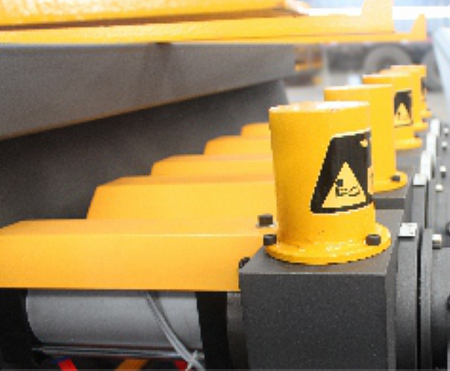

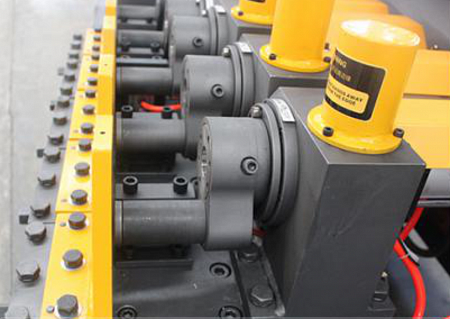

Фиксирующая гибочная головка станка обеспечивает неизменность заданных размеров детали. |
|
Скользящие гибочные головки станка экономят время при изменении параметров гибки. |
|

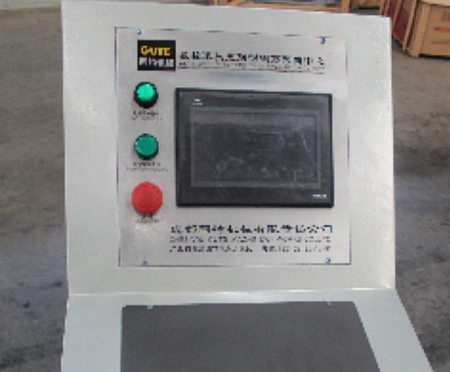

Программируемый логический контроллер обеспечивает бесперебойную работу. |
|
Во время разработки оборудования были полностью учтены тонкости технического обслуживания и ремонта. Во избежание трудоёмкого процесса и распространенных ошибок техобслуживания, на данном оборудовании были установлены защитные механизмы. |
|
Комплектующие и запасные части к оборудованию были выбраны на основе мировых передовых стандартов. |
|
Оборудование можно приобрести в лизинг
Ознакомьтесь с базовыми условиями лизинговых компаний. |
Инструкция по подготовке для монтажа
Технические требования по подготовке производственной площадки к пуско-наладочным работам для монтажа оборудования VPK GUTE
- Температура окружающей среды от +5 до +40 °С
- Влажность не более 80% при температуре +25 °С
- Располагайте оборудование не менее 1.2 метра от стен, колонн, от отопительных регистров
- Подготовьте ровную, сухую и чистую поверхность с перепадом высот не более 50мм относительно выбранной базы
- Обеспечьте подвод сети 380В с выключателем, соответствующим мощности станка, с превышением 20%
- При наличии перепадов напряжения более 10% от номинального, необходимо приобрести стабилизатор напряжения по общей мощности источника питания станка
- Крепление станка к полу производится методом анкерования. В случае, если у Вас имеются скрытые коммуникации, потребуется предоставить схему скрытых коммуникаций
Перечень инструмента для монтажа
- Перфоратор промышленный, бур диаметром ø 15мм
- 4 анкера диаметром 15мм
- Углошлифовальная машина с отрезным и зачистным кругом
- Строительный уровень размером 1м и более
- Болторез до 16мм
- Кувалда
- Лом, гвоздодер
- Рулетка 5-10 метров
- Мел
Перечень техники для проведения монтажа
- Автокран с грузоподъемностью, соответствующей устанавливаемому оборудованию
- Вилочный автопогрузчик с грузоподъемностью, соответствующей устанавливаемому оборудованию
- Кран-балка с грузоподъемностью, соответствующей устанавливаемому оборудованию
-или-
-или-
Выполнение всех вышеперечисленных требований к подготовке производственной площадки для оборудования сократит время монтажа, приведет к хорошим результатам и хорошему настроению!!!
Надеемся на Вашу пунктуальность и ответственность к выполнению требований инструкции.
Телефон сервис-центра:
8 (800) 707 06 84
Вопросы и ответы
Вопросы и ответы
Что входит в стоимость поставки?
- Упаковка и бухтодержатели*;
- Русифицированная инструкция и панель управления;
- Сборка и пуско-наладочные работы;
- Обучение одного оператора;
- Преференция гарантии от завода-производителя GUTE Machinery 12 месяцев;
- Бессрочная гарантия от ГК ВПК;
- Выездное сервисное обслуживание.
* Уточняйте комплектацию конкретной модели
