Специально по техническому заданию заказчика!
Данное оборудование можно заказать с индивидуальным для Вас набором технических параметров.
Вертикальный гибочный центр для гибки стальной арматуры можно использовать для изготовления строительных балок и деталей конструкции мостов, станок может обрабатывать арматуру диаметром 32 мм.
Купить в лизинг
Новинка
Преимущества
Работая с ГК ВПК, Вы должны знать:
Появились вопросы?
Наши специалисты ответят на любой интересующий вопрос и вышлют Вам коммерческое предложение.
Задать вопрос
Технические характеристики
| Класс арматуры | A400 / A500C |
| Временное сопротивление разрыву, Н/мм2 | 600 |
| Предел текучести, Н/мм2 | 500 |
| Диаметр прутка, мм | 10-32 |
| Максимальный угол гибки для арматуры ⌀ 30-32, ° | ± ≤90 |
| Максимальный угол гибки, ° | от -120 до +180 |
| Управление | Автоматическое |
| Диаметр, мм, кол-во прутков при единовременной гибке | 10(7) / 12(6) / 14(5) / 16(4) / 20(3) / 22(1) / 25(1) / 28(1) / 32(1) |
| Максимальная скорость гибки, °/сек | 72 |
| Максимальная длина готового изделия, м | 16 |
| Минимальная длина готового изделия, м | 0.8 |
| Скорость движения сгибающей головы, м/сек | 0.1-1 |
| Давление воздуха, МПа | 0.8 |
| Номинальная мощность, кВт | 18 |
| Диапазон температур для нормальной эксплуатации, °C | +5…+40 |
| Напряжение электрической сети, В | 380 |
| Частота переменного тока, гЦ | 50 |
| Среднее потребление электричества, кВ/ч | 5 |
| Габариты, Д×Ш×В, мм | 17000×2000×1600 |
| Масса, т | 6.5 |
| Сертификация | ISO 9001:2008, CE |
|
Заполнить заявку
|
Примеры производимых изделий

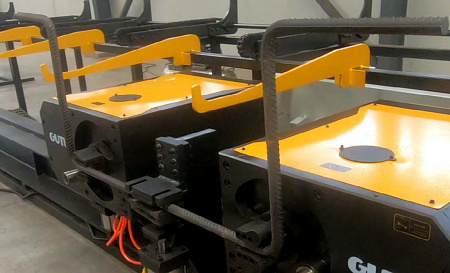

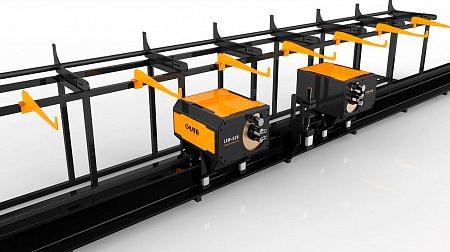

Вертикальный гибочный центр для гибки стальной арматуры можно использовать для изготовления строительных балок и деталей конструкции мостов, станок обрабатывает арматуру диаметром до 32 мм. Исполнительный механизм станка оснащен двойной гибочной головкой и имеет двойное направление гибки, что обеспечивает высокую производительность.
Особенности
Индивидуальная конструкция с максимальной длиной изделий до 16м;
Система автоматической гибки с ЧПУ;
Сервопривод;

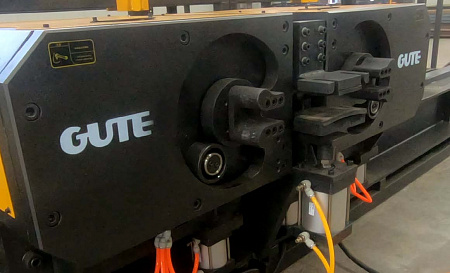

Высокая производительность за счет одновременной работы двух голов гибки;
Станок работает в 3 раза эффективнее ручного управления и легок в управлении;
Высокая точность работы: управление при помощи ЧПУ позволяет достигать точности обработки в пределах ± 2 мм;
Электрокомплектующие известных международных производителей обеспечивает стабильность работы;
Возможно сохранять в памяти до 100 форм гибки, для чего требуется регулировка в процессе обработки по каждому чертежу;
В начале работы выбирается нужная форма гибки, интерфейс управления не требует от оператора специализированных знаний.
|
Оборудование можно приобрести в лизинг
Ознакомьтесь с базовыми условиями лизинговых компаний. |
Качественные преимущества LSW
|
Станина секционная, удобная для транспортировки, а также для лёгкой погрузки и разгрузки, низкая стоимость затрат на транспортировку |
|

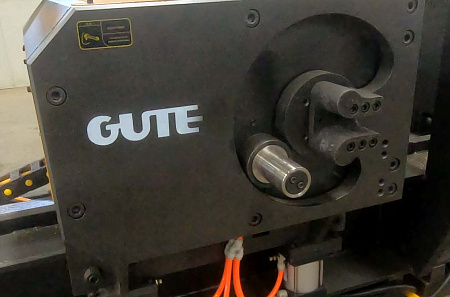

Гибка и ход управляются при помощи серводвигателя, высокая точность угла изгиба и размера хода. |
|
Гибочная форма, изготовленная по индивидуальному заказу из легированной стали высокочастотной закалки может сгибать стальные стержни сложных форм в соответствии с потребностями заказчика. Дополнительно предоставляется 1 бесплатная гибочная форма. |
|
Для арматуры Ф32 возможен прямой и обратный виды изгиба, что удовлетворяет запросы большинства заказчиков |
|
Высококачественный воздушный компрессор известного производителя обеспечивает стабильную работу. |
Основные комплектующие
|
Электро- компоненты |
Schneider, Omron, Taiwan Mingwei |
| PLC | Taida |
|
Воздушный компрессор |
Jaguar |
|
Воздушный цилиндр и запчасти |
Yadeke |
| Подшипник | Luozhou, Hazhou |
| Ход, гибка | Серводвигатель Ourui |
|

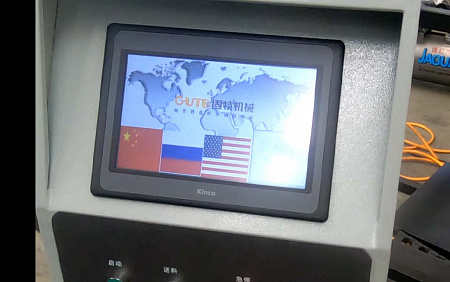

Сенсорный дисплей |
Buke |
| Корпус | Цельная сварка |

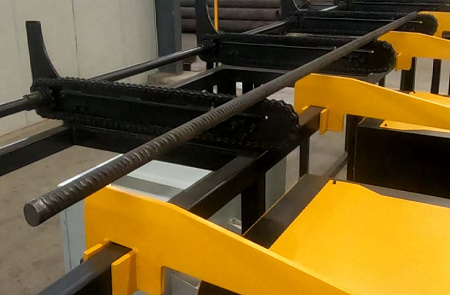

| Рама | Цепная передача |
|
Панель управления на русском языке |
1 шт. |
| Запчасти | 1 комплект |
| Инструменты | 1 комплект |
|
Русифи- цированная инструкция |
1 шт. |
Подготовка перед установкой
- Подготовьте четырехжильный медный кабель (3х10+6мм2) от станка к электрошкафу, надежно подсоедините;
- Подготовьте переключатели для шкафа управления (3-х фазные 3-х полюсные), номинальный ток выше 100А, ток утечки не менее 150мА, а также сделайте надежное заземление;
- Установочная площадка должна быть ровной, забетонированной, размером не менее 8х23 м. Основной станок занимает площадь 17х2м, площадка для готовых изделий 17х2м
- Площадка должна быть защищена от атмосферных осадков, чтобы защитить электронные компоненты от повреждений.
Инструкция по подготовке для монтажа
ЗИП-комплект
Технические требования по подготовке производственной площадки к пуско-наладочным работам
- Температура окружающей среды от +5 до +40 °С
- Влажность не более 80% при температуре +25 °С
- Располагайте оборудование не менее 1.2 метра от стен, колонн, от отопительных регистров
- Подготовьте ровную, сухую и чистую поверхность с перепадом высот не более 50мм относительно выбранной базы
- Обеспечьте подвод сети 380В с выключателем, соответствующим мощности станка, с превышением 20%
- При наличии перепадов напряжения более 10% от номинального, необходимо приобрести стабилизатор напряжения по общей мощности источника питания станка
- Крепление станка к полу производится методом анкерования. В случае, если у Вас имеются скрытые коммуникации, потребуется предоставить схему скрытых коммуникаций
Схема расстановки оборудования
Перечень инструмента для монтажа
- Перфоратор промышленный, бур диаметром ø 15мм
- 4 анкера диаметром 15мм
- Углошлифовальная машина с отрезным и зачистным кругом
- Строительный уровень размером 1м и более
- Болторез до 16мм
- Кувалда
- Лом, гвоздодер
- Рулетка 5-10 метров
- Мел
Перечень техники для проведения монтажа
- Автокран с грузоподъемностью, соответствующей устанавливаемому оборудованию
- Вилочный автопогрузчик с грузоподъемностью, соответствующей устанавливаемому оборудованию
- Кран-балка с грузоподъемностью, соответствующей устанавливаемому оборудованию
-или-
-или-
Выполнение всех вышеперечисленных требований к подготовке производственной площадки для оборудования сократит время монтажа, приведет к хорошим результатам и хорошему настроению!!!
Надеемся на Вашу пунктуальность и ответственность к выполнению требований инструкции.
Телефон сервис-центра:
8 (800) 707 06 84
Вопросы и ответы
Вопросы и ответы
В чем отличие вертикального гибочного центра от горизонтального?
Вертикальный гибочный центр |
Плюсы
|
Минусы
|
Горизонтальный гибочный центр |
Плюсы
|
Минусы
|
Что входит в стоимость поставки?
- Упаковка и бухтодержатели*;
- Русифицированная инструкция и панель управления;
- Сборка и пуско-наладочные работы;
- Обучение одного оператора;
- Преференция гарантии от завода-производителя GUTE Machinery 12 месяцев;
- Бессрочная гарантия от ГК ВПК;
- Выездное сервисное обслуживание.
* Уточняйте комплектацию конкретной модели
