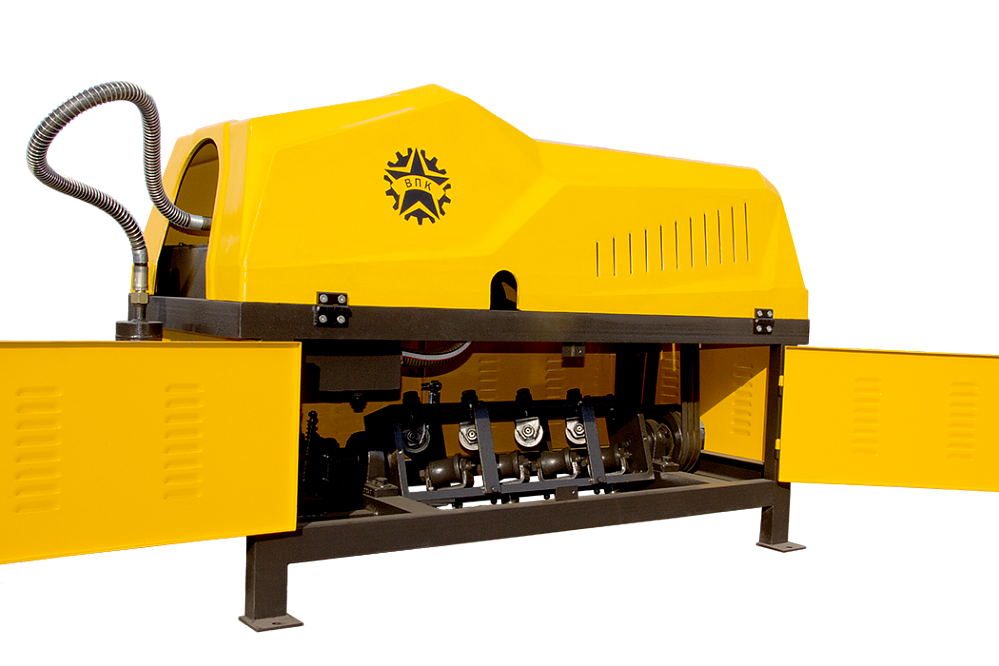

Правильно-отрезной станок ВПК ПРО-14 Компакт

Обрабатывает арматуру диаметром от 5 до 14 мм. Скорость выпрямления (протяжки) 50 м/мин. Мощность двигателя резки 11 кВт.
Купить в лизинг

Оставить заявку Задать вопрос

Под заказ

Ваши инвестиции:	от 470 000 ₽

Запросить КП Презентация

Сравнить модельный ряд

Преимущества

Доступнее европейских аналогов

Высокая скорость обработки

Автономность производства

Независимость от аутсорсинговых услуг по изготовлению металлоизделий

Безотходное производство

Сокращение издержек на логистические услуги

Рациональное использование трудовых ресурсов

Экономическая обоснованность

Работая с ГК ВПК, Вы должны знать:

У нас есть демонстрационный зал (шоу-рум) на нашем заводе в Московской области

У нас есть склад комплектующих и собственное производство

Логистические и таможенные расходы формируем индивидуально под клиента

Появились вопросы?

Наши специалисты ответят на любой интересующий вопрос и вышлют Вам коммерческое предложение.

Задать вопрос

Технические характеристики

Класс арматуры	A400 (A-III) / A500
Временное сопротивление разрыву, Н/мм2	590 / 600
Предел текучести, Н/мм2	390 / 500
Диаметр прутка гладкой арматуры, мм	5-14 (не выше A-III)
Диаметр прутка рифленой арматуры, мм	5-12 / 5-10
Управление	Автоматическое
Максимальная скорость протяжки, м/мин	50 (при диаметре 12 мм)
Погрешность шага, мм	±8 (при диаметре 12 мм)
Длина прутка, м	0.5-14
Потребляемая мощность электродвигателя, кВт	11
Диапазон температур для нормальной эксплуатации, °C	+5…+40
Напряжение электрической сети, В	380
Частота переменного тока, гЦ	50
Габариты, Д×Ш×В, мм	1850х660х1100
Масса, т	0.34
Сертификация	EAC

Оборудование можно приобрести в лизинг
Ознакомьтесь с базовыми условиями лизинговых компаний.

Подробнее

Правильно-отрезной станок ВПК ПРО-14 Компакт предназначен для правки и резки арматуры диаметром от 5 до 14 мм. Высокая степень автоматизации и быстрая скорость протяжки арматуры позволяет легко и быстро получать прямые прутки необходимой длины. После правки прочность материала не утрачивается. Малые габариты и вес позволяют легко перемещать станок в необходимое место.

Принцип работы правильно-отрезного станка ВПК ПРО-14 Компакт

Электродвигатель через шкив и ремни передает вращение на выпрямляющую раму, которая одновременно выполняет функции подачи и выпрямления арматуры. Выпрямление происходит за счет давления обкатных роликов на арматуру. Резку осуществляет нож при помощи гидропривода, давление в гидроприводе создается масляным насосом.

Особенности модели

Оснащен панелью управления, благодаря которой можно задавать размер и количество прутков для автоматической правки и резки;

Малые габариты и вес, в результате чего оборудование можно свободно перемещать в нужное место.

Комплектация

правильно-отрезной станок ВПК ПРО-14 Компакт;
пульт управления;
ключ рожковый 19х17;
ключ торцевой на 40;
возвратная пружина коретки гидропривода;
трубка привода счетчика;
запасной подвижный нож.

Бухтодержатель (опционально)

Бухтодержатель (опция) – 1 шт.;

Максимальная нагрузка - 5 тонн на каждый;

Автоматическая пневмо-тормозная система (опционально);

Легко разбирается и транспортируется.

Инструкция по подготовке для монтажа

Технические требования по подготовке производственной площадки к пуско-наладочным работам для монтажа оборудования

Температура окружающей среды от +5 до +40 °С
Влажность не более 80% при температуре +25 °С
Располагайте оборудование не менее 1.2 метра от стен, колонн, от отопительных регистров
Подготовьте ровную, сухую и чистую поверхность с перепадом высот не более 50мм относительно выбранной базы
Обеспечьте подвод сети 380В с выключателем, соответствующим мощности станка, с превышением 20%
При наличии перепадов напряжения более 10% от номинального, необходимо приобрести стабилизатор напряжения по общей мощности источника питания станка
Крепление станка к полу производится методом анкерования. В случае, если у Вас имеются скрытые коммуникации, потребуется предоставить схему скрытых коммуникаций

Схема установки

Перечень инструмента для монтажа

Перфоратор промышленный, бур диаметром ø 15мм
4 анкера диаметром 15мм
Углошлифовальная машина с отрезным и зачистным кругом
Строительный уровень размером 1м и более
Болторез до 16мм
Кувалда
Лом, гвоздодер
Рулетка 5-10 метров
Мел

Перечень техники для проведения монтажа

Автокран с грузоподъемностью, соответствующей устанавливаемому оборудованию

-или-

Вилочный автопогрузчик с грузоподъемностью, соответствующей устанавливаемому оборудованию

-или-

Кран-балка с грузоподъемностью, соответствующей устанавливаемому оборудованию

Выполнение всех вышеперечисленных требований к подготовке производственной площадки для оборудования сократит время монтажа, приведет к хорошим результатам и хорошему настроению!!!
Надеемся на Вашу пунктуальность и ответственность к выполнению требований инструкции.
