        Станок для изготовления каркасов колонн SGH15-12

        Полуавтоматическая линия с ЧПУ для навивки и сварки каркаса из арматурной стали. Скорости движения и выпрямления арматуры контролируются. Диаметр каркаса 650-1500 мм. Диаметр навивочной арматуры 5-14 мм. Максимальная длина каркаса 12 метров.
        Купить в лизинг
        Оставить заявку Задать вопрос
        Под заказ
        Запросить КП Презентация

        Сравнить модельный ряд

        Закрыть
        Полуавтоматическая линия с ЧПУ для навивки и сварки каркаса из арматурной стали. Скорости движения и выпрямления арматуры контролируются. Диаметр каркаса 650-1500 мм. Диаметр навивочной арматуры 5-14 мм. Максимальная длина каркаса 12 метров.
        Купить в лизинг
        Новинка

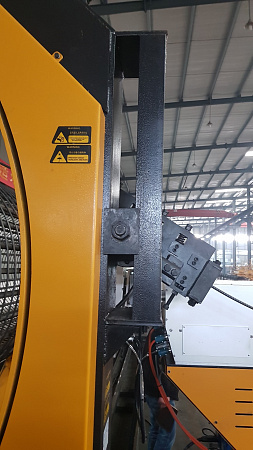

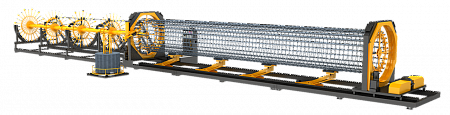

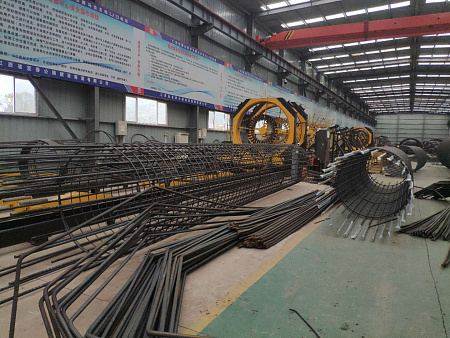

        • Станок для изготовления каркасов колонн SGH15-12

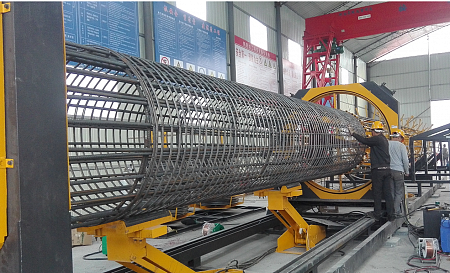

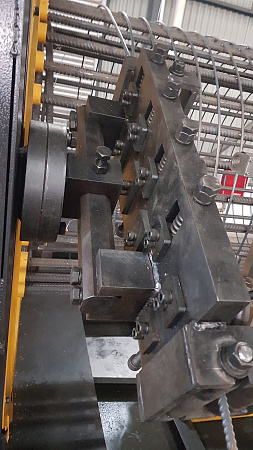

        • Станок для изготовления каркасов колонн SGH15-12

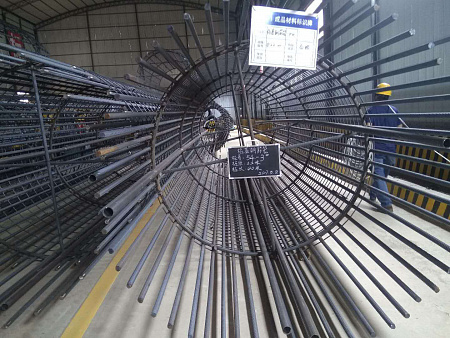

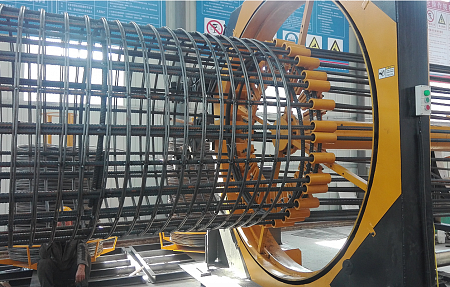

        • Станок для изготовления каркасов колонн SGH15-12
        • Станок для изготовления каркасов колонн SGH15-12

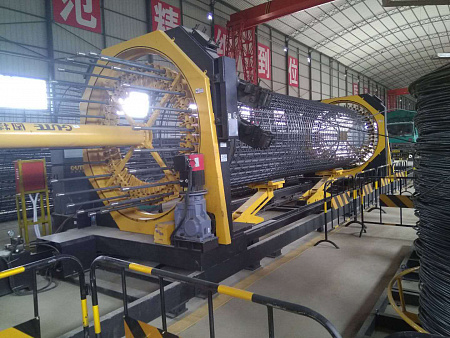

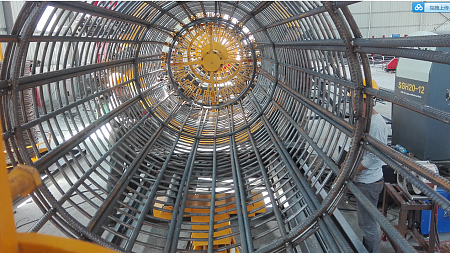

        • Станок для изготовления каркасов колонн SGH15-12

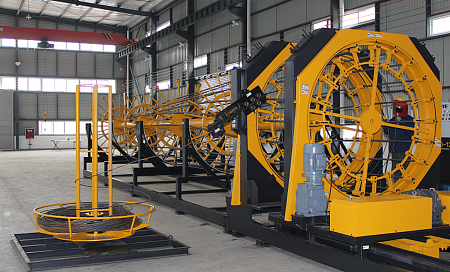

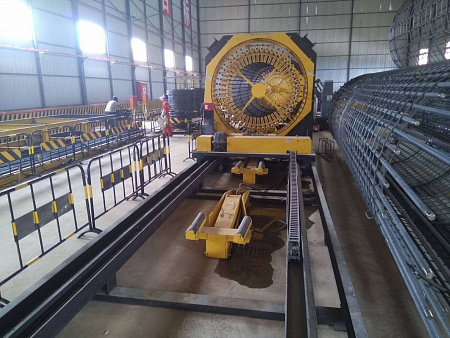

        • Станок для изготовления каркасов колонн SGH15-12

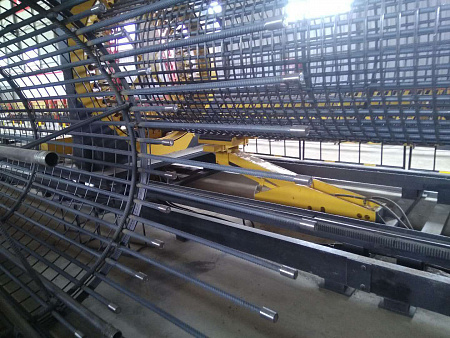

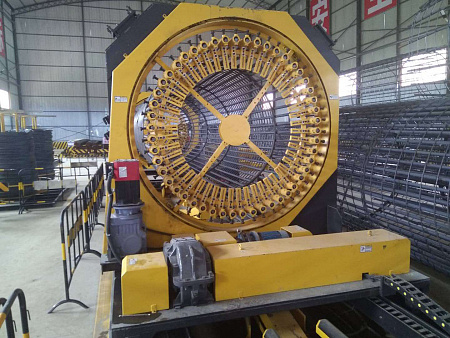

        • Станок для изготовления каркасов колонн SGH15-12

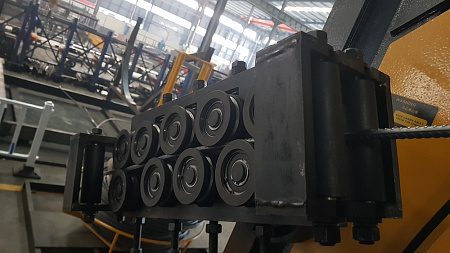

        • Станок для изготовления каркасов колонн SGH15-12
        • Станок для изготовления каркасов колонн SGH15-12
        • Станок для изготовления каркасов колонн SGH15-12
        • Станок для изготовления каркасов колонн SGH15-12
        • Станок для изготовления каркасов колонн SGH15-12
        • Станок для изготовления каркасов колонн SGH15-12
        • Станок для изготовления каркасов колонн SGH15-12
        • Станок для изготовления каркасов колонн SGH15-12
        • Станок для изготовления каркасов колонн SGH15-12
        • Станок для изготовления каркасов колонн SGH15-12
        • Станок для изготовления каркасов колонн SGH15-12
        • Станок для изготовления каркасов колонн SGH15-12
        • Станок для изготовления каркасов колонн SGH15-12
        • Станок для изготовления каркасов колонн SGH15-12
        • Станок для изготовления каркасов колонн SGH15-12
        • Станок для изготовления каркасов колонн SGH15-12
        • Станок для изготовления каркасов колонн SGH15-12
        • Станок для изготовления каркасов колонн SGH15-12
        • Станок для изготовления каркасов колонн SGH15-12
        • Станок для изготовления каркасов колонн SGH15-12
        • Станок для изготовления каркасов колонн SGH15-12
        • Станок для изготовления каркасов колонн SGH15-12
        • Станок для изготовления каркасов колонн SGH15-12
        Преимущества
        Преимущества
        Доступнее европейских аналогов
        Высокая скорость обработки
        Автономность производства
        Независимость от аутсорсинговых услуг по изготовлению металлоизделий
        Безотходное производство
        Сокращение издержек на логистические услуги
        Рациональное использование трудовых ресурсов
        Экономическая обоснованность
        Работая с ГК ВПК, Вы должны знать:
        Работая с ГК ВПК, Вы должны знать:
        У нас есть демонстрационный зал (шоу-рум) на нашем заводе в Московской области
        У нас есть склад комплектующих и собственное производство
        Логистические и таможенные расходы формируем индивидуально под клиента

        Появились вопросы?

        Наши специалисты ответят на любой интересующий вопрос и вышлют Вам коммерческое предложение.

        Задать вопрос

        Технические характеристики

        Метод сварки ручной
        Устройство подачи цепной привод
        Максимальная скорость движения каретки, м/мин 2.8
        Диаметр каркаса, мм 650-1500
        Диаметр основного прута, мм 12-40
        Диаметр навивочной арматуры (из бухт), мм 5-14
        Мин. и макс. расстояние между арматурой обмотки, мм 0-300
        Минимальная длина каркаса, м 3
        Максимальная длина каркаса, м 12 (или по требованию заказчика)
        Скорость вращения, об/мин 0-4
        Максимальный вес каркаса, кг 5500
        Давление в гидросистеме, мПа 10
        Номинальная мощность, кВт 21
        Диапазон температур для нормальной эксплуатации, °C +5…+40
        Рабочее давление сжатого воздуха, бар 7
        Напряжение электрической сети, В 380
        Частота переменного тока, гЦ 50
        Среднее потребление электричества, кВ/ч 15
        Габариты, Д×Ш×В, мм 28000×3700×2500
        Масса, т 12.5
        Сертификация ISO 9001:2008
        Специально по техническому заданию заказчика!
        Данное оборудование можно заказать с индивидуальным для Вас набором технических параметров.
        Заполнить заявку

        Виды производимых изделий

        Готовые изделия представляют собой готовые каркасы буронабивных свай или колонн

        Полуавтоматическая, профессиональная линия для сварки арматурного каркаса с ЧПУ и механическим разворотом. Конструкция линии позволяет осуществить с максимальной точностью навивку и прочную сварку основных горизонтальных прутков со спиральной арматурой из бухты. Производительность полуавтоматической линии повышает объемы производимых каркасов в 3-4 раза. Незаменимо для создания каркасов разных геометрических форм и может использоваться при строительстве больших мостов, высокоскоростных железных дорог, магистралей и т.п.

        Особенности

        Система управления: программируемый контролер, сенсорный экран, инвертор
        Размеры ячеек каркаса возможно регулировать в реальном времени, низкий процент погрешности, высокое качество производимого изделия
        Механизм протяжки каркаса оснащен преобразователем частоты с высокой точностью работы
        Гидравлические ролики автоматической поддержки изделия предотвращают деформацию каркаса
        Оборудование оснащено устройством автоматической подачи арматуры из бухт, которое легко управляется и имеет высокую производительность
        В стандартную комплектацию входит один ручной аппарат газовой сварки
        Оборудование можно приобрести в лизинг
        Ознакомьтесь с базовыми условиями лизинговых компаний.
        Подробнее

        Качественные преимущества SGH

        Оборудование комплектуется 50 парами втулок для фиксации основных прутков в стационарной и подвижной каретках. Втулки 2 видов - для работы с прутками Ф 12-20 мм и Ф 20-40 мм. Втулки для стационарной каретки усиленные, имеют коническую форму, втулки в подвижной каретки оснащены болтами для фиксации основных прутков. Толщина металла втулок 5 мм.
        Подробнее о втулках

        Механизм регулировки диаметра позволяет осуществлять регулировку в размере 650-2200 мм в зависимости от модели.

        Коробка передач с передвижной рамой оснащена зубчатой и реечной передачами, благодаря чему достигается высокая точность, низкий уровень шума, стабильность, удобство обслуживания и долговечность.

        Наличие подшипниковых опор для барабанов вращения каретки обеспечивают плавное вращение и стабильную работу при производстве каркаса.

        Устройство станка

        Устройство станка SGH20-12, инструкция

        Наличие педального переключателя в механической подающей раме материала (подача основного прутка) экономит время и усилия операторов.

        Четыре гидравлические роликовые опоры, обеспечивают устойчивое положение каркаса, удобный съём и предотвращают деформацию изделия.

        Точность и надёжность хода подвижной вращающейся каретки обеспечивается наличием направляющих из высококачественной стали и наличием сервопривода.

        Наличие сервопривода и ПЛК обеспечивает синхронизацию работы оборудования, высокую точность размеров ячеек навивки каркаса на разных скоростях вращения кареток.

        Широкий диапазон обрабатываемых диаметров арматуры, количество основных прутков и максимальных длин каркаса создаёт возможность применения оборудования на различных строительных объектах.

        Подготовка перед установкой

        Требуется подготовить забетонированную площадку размерами 35х9м в помещении.

        Схема расстановки оборудования

        Схема установки гибочного центра с двумя головками


        Инструкция по подготовке для монтажа

        Технические требования по подготовке производственной площадки к пуско-наладочным работам для монтажа сваенавивочных машин VPK GUTE SGH
        • Температура окружающей среды от +5 до +40 °С
        • Влажность не более 80% при температуре +25 °С
        • Площадка для установки оборудования должна быть не менее 30 м в длину и 5 м в ширину
        • Располагайте оборудование не менее 1.2 метра от стен, колонн, от отопительных регистров
        • Подготовить ровную, сухую с чистой поверхностью площадку. Перепад по высоте не более 10 мм на каждые 6 метров
        • Обеспечьте подвод 3-х фазного электропитания 50Гц 380 В с автоматическим выключателем соответствующим мощности станка, с превышением 20%
        • При наличии перепадов напряжения более 10% от номинального, необходимо приобрести стабилизатор напряжения по общей мощности источника питания станка
        • Крепление станка к полу не производится
        • Крепление бухтодержателя к полу производится методом анкерования. В случае, если у Вас имеются скрытые коммуникации, потребуется предоставить схему скрытых коммуникаций
        • После приемки оборудования рекомендуется временно поставить упаковки рядом с установочной площадкой, оставив необходимое пространство для установки
        • Подготовить арматуру и сварочные материалы, весь обучаемый персонал собрать на площадке
        • Подготовить весь перечень расходных материалов

        Схема установки

        Требования к подготовке площадки для сваенавивочной машины SGH.jpg
        A: зона для хранения поперечной арматуры, B: зона для хранения навивочной арматуры, C: зона для хранения каркасов, D: область станка


        Запчасти и комплектующие, поставляемые вместе с оборудованием

        №

        Наименование

        Модель

        1

        Рама диска

        (допустимая нагрузка 3 т)

        2

        Механизм гибки спиралей

        TWY36

        3

        Сварка

        4

        Подшипник

        33011、6412-2RS……

        5

        Сенсорный экран

        IT6070T

        6

        Программируемый контроллер

        PLC H3U-3232MT

        7

        Аналоговый модуль

        AM600-1600END

        8

        Серводвигатель поворотного диска 5.5 КВт

        SMMB-552G6AED

        9

        Сервостартер поворотного диска 5.5 кВт

        SD20-G552T3M3F0D51B6

        10

        Редуктор поворотного диска

        GR87-47.58

        11

        Мобильный редуктор + тормозной двигатель

        GR87GRF57-300/YEJ-112M-4

        12

        Модульный выключатель

        DZ47-60-C20-3P……

        13

        Микрореле

        DZ47-60-C20-3P……

        14

        Контактор переменного тока

        CJX2 6511-AC220V……

        15

        Термореле

        JRS1-09-25

        16

        Источник питания

        HEP-240-24A

        17

        Реле

        MY2N-GS-DC24V

        18

        Кнопка аварийной остановки

        XB2BS542C 配常闭触点

        19

        Кнопка запуска (ключом)

        XB2BG21C 配2常开

        20

        Поворотная кнопка

        XB2-BD53C 配2常开……

        21

        Основание с контактами

        ZB2-BZ103C……

        22

        Выключатель хода

        LX-ME/8108

        23

        Счетчик

        E6B2-CWZ6C-2000P/R

        Список быстроизнашиваемых деталей

        №

        Наименование

        Ед

        Кол-во

        1

        Винт с шестигранной головой полнорезьбовой M24*80

        шт

        50

        2

        Винт с шестигранной головой M12×110

        шт

        50

        3

        Гайка шестигранная M12

        шт

        50

        4

        Шайба 12

        шт

        50

        5

        Выпрямительный ролик

        шт

        4

        6

        Подшипник 6305-2RS

        шт

        4

        7

        Выключатель концевой JLXK1-311

        шт

        2

        8

        Выключатель концевой  LX-ME/8108

        шт

        2



        Перечень необходимого инструмента для монтажа
        1. Перфоратор промышленный, бур диаметром ø 16 мм – 18 мм, в зависимости от предоставленных 4 прутков арматуры
        2. 4 прутка арматуры диаметром 16-18 мм, длиной 300-500 мм
        3. Углошлифовальная машина с отрезным и зачистным кругом
        4. Строительный уровень размером 1м и более
        5. Болторез до 16мм
        6. Кувалда
        7. Лом, гвоздодер
        8. Рулетка 5-10 метров
        9. Мел
        10. Чалки (стропы) текстильные, длина 6-8 м, нагрузка на стропу не менее 5 тонн.
        Перечень необходимой техники для проведения монтажа
        • Кран-балка с грузоподъемностью, 3-5 тонн
        • Автокран, с грузоподъемностью, соответствующей устанавливаемому оборудованию
        • - или (в зависимости от возможности путей подъезда к установочной площадке) -

        • Вилочный автопогрузчик, с грузоподъемностью соответствующей устанавливаемому оборудованию
        Перечень необходимых расходных материалов
        1. CO2 (сжиженный) - 4 баллона

        Требования к подготовке площадки для сваенавивочной машины SGH.jpg

        2. Сварочная проволока специально для сварки CO2 (диаметр 1.2 мм) - 4 катушки

        Требования к подготовке площадки для сваенавивочной машины SGH.jpg

        3. Агент для прочистки сопла от забивания - 2 упаковки

        Требования к подготовке площадки для сваенавивочной машины SGH.jpg

        4. Масло гидравлическое 46# - 32 литра

        Требования к подготовке площадки для сваенавивочной машины SGH.jpg

        5. Провод медный четырехжильный 3×16+10 мм² (от оборудования для электрощита, длину определяет клиент)

        Требования к подготовке площадки для сваенавивочной машины SGH.jpg

        6. Производственная смазка (мех. смазка твердого типа) - 1 ведро

        Требования к подготовке площадки для сваенавивочной машины SGH.jpg

        7. Масло машинное – 4 литра

        Требования к подготовке площадки для сваенавивочной машины SGH.jpg





        Выполнение всех вышеперечисленных требований к подготовке производственной площадки для оборудования сократит время монтажа, приведет к хорошим результатам и хорошему настроению!!!
        Надеемся на Вашу пунктуальность и ответственность к выполнению требований инструкции.

        Телефон сервис-центра:
        8 (800) 707 06 84



        Оборудование

        • Правильно-гибочный станок SGW12D-3D
          Правильно-гибочный станок SGW12D-3D
          В наличии
          Подробнее
        • Правильно-гибочный станок SGW12D-4
          Правильно-гибочный станок SGW12D-4
          Под заказ
          Подробнее
        • Автоматический гибочный центр LSW-32
          Автоматический гибочный центр LSW-32
          Под заказ
          Подробнее
        • Сваенавивочная машина, Станок для изготовления круглых каркасов SGR22-12
          Станок для изготовления круглых каркасов SGR22-12
          Под заказ
          Подробнее

        Публикации

        Новые подробные фото сваенавивочного станка SGR22-12
        Проект
        —
        22.05.2019
        Новые подробные фото сваенавивочного станка SGR22-12
        Представляем правильно-гибочный робот SGW12D-3D! (+ВИДЕО)
        Проект
        —
        15.10.2018
        Представляем правильно-гибочный робот SGW12D-3D! (+ВИДЕО)
        Посетите демонстрационный зал на заводе ГК ВПК и познакомьтесь с оборудованием лично
        Проект
        —
        25.09.2019
        Посетите демонстрационный зал на заводе ГК ВПК и познакомьтесь с оборудованием лично
        Группа компаний ВПК отправила ежегодную делегацию на производственный комплекс наших партнеров Gute Machinery в Китае
        Проект
        —
        18.09.2018
        Группа компаний ВПК отправила ежегодную делегацию на производственный комплекс наших партнеров Gute Machinery в Китае

        Цель поездки - близкое знакомство и изучение промышленных машин и их назначения.

        Поделиться
        Назад к списку
        О проекте
        Продукция
        Заводам ЖБИ ЖБК
        Строителям
        Смотреть видео-отзывы
        Новости
        Проектным компаниям: BIM, SPC
        Контакты
        Роботы в наличии
        • Вконтакте
        • YouTube
        8 (495) 225-52-74
        Заказать звонок
        s@dostupnorobot.ru
        г. Москва, ул. Котляковская, д.3, стр.1
        Подписка на рассылку
        Версия для печати
        Политика конфиденциальности
        © 2022 VPK GUTE Machinery. Группа компаний ВПК — единственные эксклюзивные дистрибьюторы GUTE Machinery на территории России и Стран Таможенного союза ЕАЭС.
        Вся представленная на сайте информация носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.
        0

        Ваша корзина пуста

        Исправить это просто: выберите в каталоге интересующий товар и нажмите кнопку «В корзину»
        В каталог
        Заказать звонок
        Написать сообщение
        Оставить отзыв
        Ближайший офис
        Обращение директора ГК ВПК!
        Обращение директора Группы компаний ВПК - Владислава Кубасова
        Отзывы клиентов о нас!
        Отзывы о Доступно Робот
        Появились вопросы?
        Напишите нам и мы поможем подобрать нужное оборудование!
